異型管的設計是一個綜合性強且復雜的過程，涉及材料選擇、結構分析、工藝實現等多個環節。以下是詳細的設計指南：

　　一、設計流程

　　需求分析：

　　應用場景：明確異型管的使用環境(如高壓流體輸送、建筑裝飾、熱交換器等)。

　　性能要求：確定關鍵參數(承壓能力、耐腐蝕性、抗疲勞性、溫度適應性)。

　　結構設計：

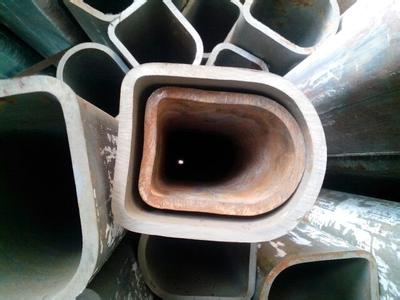

　　截面形狀：根據流體力學或結構力學需求選擇(如圓形、矩形、梯形、波紋形)。

　　尺寸優化：通過有限元分析(FEA)確定外徑、壁厚、長度等參數，避免應力集中。

　　材料選擇：

　　材質匹配：

　　不銹鋼(304/316L)：適用于化工、醫療設備。

　　鋁合金(6061-T6)：輕量化需求(如航空、汽車)。

　　碳纖維復合材料：高強度抗疲勞(如工業機器人關節)。

　　工藝性評估：確保材料可焊性、冷彎性符合成形工藝要求。

　　工藝設計：

　　成形方法：冷拔、滾壓、焊接、液壓成形等。

　　模具開發：設計專用模具或工裝夾具，確保成形精度。

　　二、核心軟件工具

　　工具類型軟件名稱功能特點應用場景

　　三維建模SolidWorks曲面拉伸、放樣、縫合復雜異型管幾何設計

　　CATIA參數化設計、曲面優化航空/汽車高精度異型管

　　有限元分析ANSYS結構強度、流體力學仿真碳纖維復合管鋪層優化

　　AutoPIPE管道應力分析、振動模擬長輸油氣管道設計

　　工廠設計PDMS三維建模、碰撞檢查、材料統計石化裝置異型管布局

　　CADWorx施工圖生成、材料表導出工廠改擴建項目

　　三、力學分析與優化

　　仿真驗證：

　　軸向壓縮/彎曲試驗：通過ANSYS模擬碳纖維復合管在不同鋪層角度下的力學性能。

　　流體力學分析：優化換熱器異型管內部流體路徑，提升換熱效率。

　　參數優化：

　　鋪層角度：45°鋪層抗彎曲性能******，0°鋪層軸向壓縮性能******。

　　壁厚分布：采用變壁厚設計(如中間厚、兩端薄)提升抗屈曲能力。

　　四、常見問題及解決方案

　　結構缺陷：

　　孔蝕：控制不銹鋼中的析出物，優化合金成分(如添加鉬元素)。

　　疲勞裂紋：通過斷口形貌分析載荷循環數，選用抗疲勞性更好的材料(如雙相鋼)。

　　工藝問題：

　　成形變形：

　　冷加工：使用千斤頂或壓力機矯正小變形。

　　熱加工：局部火焰加熱后冷卻，抵消大變形(需控制加熱溫度和時間)。

　　模具磨損：采用PVD涂層延長模具壽命，提升表面質量。

　　安裝問題：

　　泄漏：優化法蘭連接設計，選用耐腐蝕密封材料(如PTFE)。

　　熱膨脹：設計波紋管或膨脹節，吸收軸向位移。

　　五、設計案例參考

　　碳纖維復合管：

　　應用場景：工業機器人關節。

　　設計要點：45°鋪層抗彎曲，壁厚漸變(中間3mm，兩端1.5mm)。

　　輸油氣管道B型套筒：

　　應用場景：管道缺陷修復。

　　設計要點：直線導角型結構，優化大徑段/小徑段比例(2:1)，缺陷高度≤37mm。

　　建筑裝飾異型管：

　　應用場景：上海中心大廈幕墻支架。

　　設計要點：Q345B碳鋼，矩形截面(100mm×50mm)，壁厚8mm，冷彎成形。

　　六、采購與定制建議

　　供應商選擇：

　　產業集群地：江蘇張家港(冷拔管)、山東聊城(焊接管)、浙江余姚(塑料異型管)。

　　認證標準：優先選擇通過ISO 9001、API 5L認證的廠商。

　　交貨周期：

　　常規規格：7-15天(庫存充足)。

　　定制產品：20-30天(含模具開發)。

　　如需具體設計方案或報價，建議提供應用場景、性能要求、材質偏好，以便進一步匹配供應商資源。
