冷拔異型鋼管全解析：工藝、優勢、應用與采購指南

一、冷拔異型鋼管定義與工藝原理

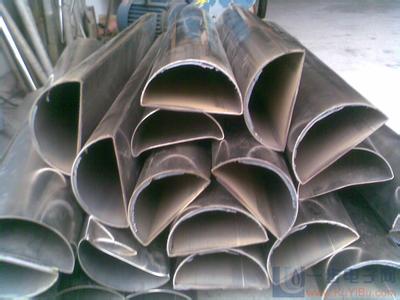

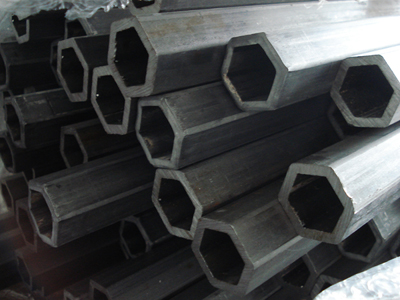

冷拔異型鋼管是通過冷拔工藝將圓形鋼管或鋼坯加工成非標準截面形狀（如六角形、橢圓形、D形等）的高精度鋼管。其核心工藝包括：

1. 預處理：圓管坯料經酸洗、磷化、皂化處理，形成潤滑膜以減少摩擦。

2. 冷拔成型：通過多道次模具擠壓，逐步改變截面形狀，同時提升尺寸精度和表面光潔度。

3. 后處理：去應力退火（消除加工硬化）、矯直、切割、檢驗。

關鍵參數：

• 冷拔變形量：通常為30%-50%（截面面積縮減率），直接影響強度與精度。

• 公差控制：高端產品可實現±0.02mm（同軸度≤0.05mm），遠超熱軋管。

二、冷拔異型鋼管的核心優勢

1. 高精度與一致性

• 冷拔工藝通過模具強制成型，截面尺寸公差僅為熱軋管的1/3-1/2，適合精密裝配場景。

• 案例：汽車傳動軸用六角形鋼管，外接圓直徑公差需≤±0.05mm，冷拔工藝可穩定達標。

2. 力學性能提升

• 冷加工導致晶粒細化、位錯密度增加，抗拉強度提升15%-25%，屈服強度提升20%-30%。

• 數據對比：




  工藝	抗拉強度（MPa）	屈服強度（MPa）	伸長率（%）
  熱軋圓管	450-550	275-355	≥20
  冷拔異型管	520-680	330-460	≥12




3. 表面質量優異

• 冷拔后表面粗糙度Ra≤1.6μm，可直接用于高腐蝕環境或裝飾性場景，減少后續拋光成本。

4. 材料利用率高

• 冷拔工藝可利用近終形坯料（如圓管直接成型），材料損耗率比熱擠壓降低10%-15%。

三、冷拔異型鋼管的典型應用場景

1. 汽車與工程機械

• 傳動軸/轉向軸：六角形或花鍵形鋼管，抗扭強度提升30%，重量減輕20%。

• 液壓缸體：異形截面減少應力集中，壽命延長50%。

2. 航空航天

• 起落架支撐管：D形或橢圓形鈦合金管，在保證強度的同時減重25%-30%。

• 衛星支架：超薄壁厚（≤0.5mm）冷拔管，實現輕量化與高剛度。

3. 建筑與家具

• 異形欄桿/扶手：橢圓形或不規則截面不銹鋼管，兼具美觀與強度。

• 高端家具：C形或U形鋼管，用于桌腿、椅架，提升設計感。

4. 工業設備

• 自動化導軌：Z形或L形冷拔鋼管，直線度誤差≤0.1mm/m，滿足精密定位需求。

• 流體輸送：橢圓形管降低流體阻力20%-30%，適用于高速泵送系統。

四、冷拔異型鋼管的采購關鍵點

1. 需求明確化

• 常用材質：20#、45#、40Cr、304/316L不銹鋼、TC4鈦合金。

• 特殊要求：如需調質處理（硬度HRC28-32）、滲氮處理（硬度HV≥800）。

• 截面圖紙：提供CAD模型或詳細尺寸表，標注關鍵公差（如對角線公差、壁厚偏差）。

• 材質與性能：

• 表面處理：鍍鋅（鹽霧試驗≥500h）、噴砂、拉絲、鏡面拋光。

2. 供應商選擇

• 必檢項目：化學成分（光譜分析）、力學性能（拉伸/沖擊試驗）、無損檢測（UT/MT）。

• 認證標準：ISO 9001、GB/T 3094（冷拔異型鋼管國標）、ASTM A513（美標）。

• 模具精度：核心模具需采用高速鋼或硬質合金，壽命≥5萬次。

• 設備配置：需具備多道次冷拔機（如10-20道次）、在線矯直機。

• 技術能力：

• 質量認證：

• 案例驗證：要求供應商提供同類產品案例，重點考察截面一致性、表面缺陷率。

3. 成本與交期

• 坯料成本：占總成本40%-50%（鈦合金等貴金屬占比更高）。

• 加工費：冷拔工藝費約3,000-5,000元/噸（復雜截面上浮20%-30%）。

• 檢測費：全檢費用約200-500元/噸。

• 成本構成：

• 批量效應：單次采購量≥500公斤時，單價可下浮5%-8%；≥1噸時下浮8%-12%。

• 交期控制：常規產品15-25天，復雜截面或小批量訂單需25-35天。

4. 風險規避

• 模具費用：非標截面需單獨開模，模具費約5,000-20,000元（視截面復雜度）。

• 最小訂單量：通常為模具費的3-5倍重量（如模具費1萬元，最小訂單量3-5噸）。

• 質量糾紛：合同中明確驗收標準（如GB/T 3094-2012）、違約責任（如超差賠付比例）。

五、冷拔異型鋼管市場價格參考

以下為常見材質與截面的單價范圍（元/公斤，含稅）：

備注：

• 開口異型管（如C形）價格比封閉異型管低10%-15%。

• 表面處理（如鍍鋅、拋光）額外增加成本約2-5元/公斤。

六、冷拔異型鋼管的替代方案與優化建議

1. 替代方案

• 冷軋+焊接：適用于非對稱截面（如Z形管），成本比冷拔低20%-30%，但精度稍低。

• 3D打印：適用于單件小批量、超高精度需求（如醫療植入物），但成本高10倍以上。

2. 優化建議

• 簡化截面：在滿足功能前提下，減少尖角、凹槽等復雜特征，降低加工難度。

• 標準化設計：優先選擇已有模具的截面形狀（如常見六角形規格），避免開模費用。

• 批量采購：通過年度合同鎖定價格，規避原材料價格波動風險。

七、總結與行動指南

1. 明確需求優先級：

• 高精度、高強度需求 → ******冷拔工藝。

• 成本敏感、大批量需求 → 可考慮熱擠壓+冷軋組合工藝。

2. 供應商評估框架：

• 技術能力（40%）+ 質量管控（30%）+ 成本（20%）+ 交期（10%）。

3. 合同關鍵條款：

• 明確截面公差、硬度范圍、表面缺陷率（如≤0.5mm2/m2）。

• 約定質量異議期（如收貨后30天內）及賠付標準。

附：冷拔異型鋼管采購自查清單

•  是否已提供完整截面圖紙及公差要求？

•  是否明確材質、熱處理、表面處理標準？

•  是否對比至少3家供應商的模具精度與檢測能力？

•  是否核算開模費用與最小訂單量的經濟性？

•  是否規劃好交期與物流方案（如防變形包裝）？

通過以上指南，可系統性控制冷拔異型鋼管的采購風險，實現性能、成本與交期的平衡。
